阶跃型中性密度滤光片，工作波段：240-1200 nm
- 实现240-1200 nm波段范围内光强衰减
- 光密度范围覆盖0.04-4.0
- 适用于中低功率激光器
- 带旋转安装座、带刻度盘安装座版本可选
- 产品介绍
- 曲线
产品说明
瓦力棋牌瓦力光学JCOPTIX给予的阶跃型中性密度滤光片由圆形紫外熔融石英基底上镀270°不同厚度Inconel金属膜制成。Inconel合金在紫外到近红外波段具有平坦的光谱响应，以实现宽带范围内光束的均匀衰减。滤光片表面共有8或10个灰阶，灰阶之间光密度急剧变化。顺利获得旋转滤光片，即可实现光密度的调节，适用于需要变密度的应用和需要知道密度值的场合。
光密度(Optical Density，OD)是光学滤光片给予的衰减系数，即衰减入射光强的程度。OD与透射率T的关系为：T=10-OD ，其中T是一个介于0和1之间的值。光密度越高，则入射光的透过率越低，反射率越高。光密度可以叠加。
为了避免标准具效应带来的有害干涉，滤光片应相对入射光束略微倾斜。为最小化背向反射，滤光片使用时应将金属膜表面朝向入射光束。从无镀膜第二表面反射的所有光将第一时间顺利获得金属镀膜层，这将极大衰减无用的背向反射。
标准阶跃型中性密度滤光片可适配旋转架MMFR-ND和带刻度盘安装座。除单独给予标准滤光片外，瓦力棋牌瓦力光学JCOPTIX还给予已安装旋转支架和已安装带刻度盘安装座版本滤光片，方便用户直接使用。如需其他尺寸、形状的滤光片，请联系技术支持。
注意：金属膜材质特殊，在空气中长时间暴露或处于湿度较高、有化学腐蚀气体的环境中，极易发生氧化现象，从而影响性能，属于消耗品。为确保产品的正常使用和寿命，请遵循以下保存和使用建议：1. 使用前保持环境清洁干燥。2. 操作时佩戴手套，避免直接接触镜面。3. 避免损伤产品（剐蹭、划痕等会加快氧化脱膜）4. 暂不使用时，请放置于配套的保护盒内密封保存。
通用参数
基底材质 紫外熔融石英 | 厚度 2.0 mm |
工作波长 240-1200 nm | 尺寸公差 外径：+0.00/-0.25 mm，内径：+0.25/- 0.00 mm |
厚度公差 0/-0.1 mm | 镀膜 铬镍铁合金 |
镀膜径向角 ± 5° | 倒角 < 0.2 mm，45° |
表面平整度（@633 nm） < λ | 表面平行度 < 3 arcmin |
表面光洁度（划痕/麻点） 60/40 |

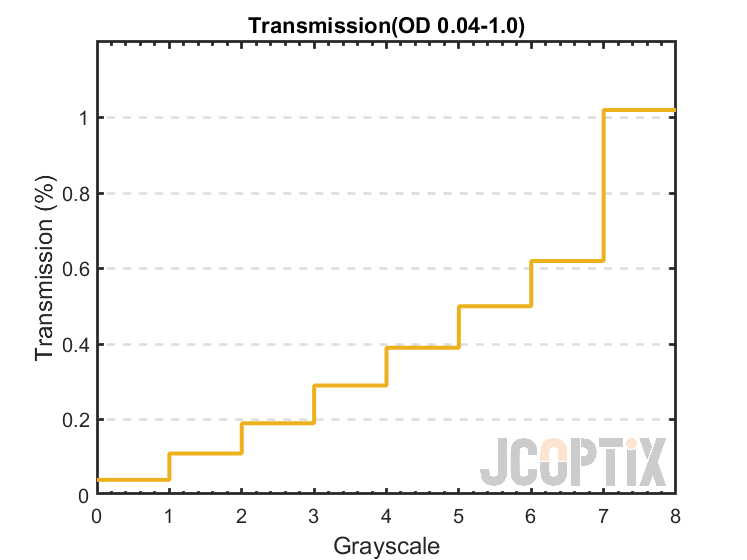

OFS2-10

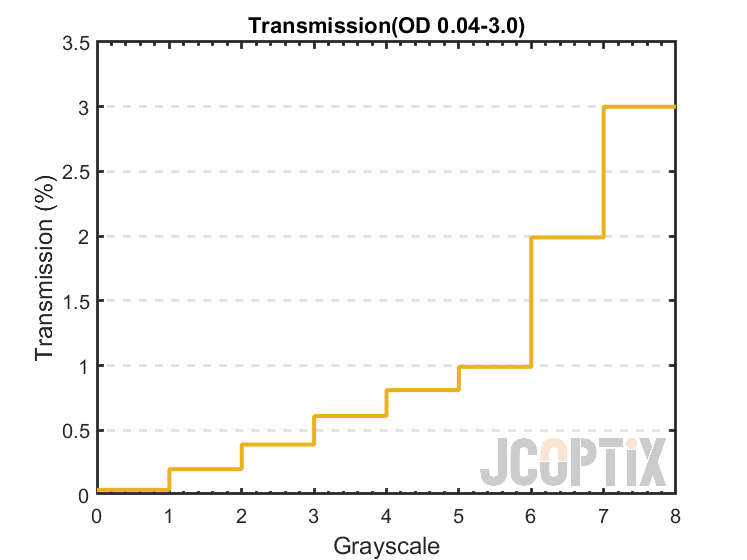

OFS2-30

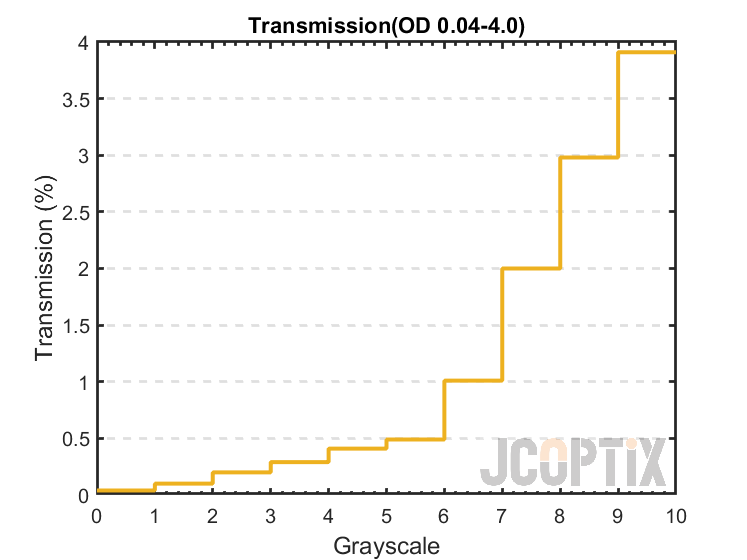

OFS4-40
阶跃型中性密度滤光片，材料：UVFS，金属膜：240-1200 nm
- 实现240 – 2400 nm波段范围内光强衰减
- 光密度范围：0.04-1.0、0.04-3.0或0.04-4.0
- 未安装
瓦力棋牌瓦力光学JCOPTIX阶跃型中性密度滤光片由圆形紫外熔融石英基底上镀270°不同厚度Inconel金属膜制成。滤光片表面共有8或10个灰阶，灰阶之间光密度急剧变化。顺利获得旋转滤光片，即可实现光密度的调节，适用于需要变密度的应用和需要知道密度值的场合。标准阶跃型中性密度滤光片可适配旋转架MMFR-ND。
阶跃型中性密度滤光片，材料：UVFS，金属膜：240-1200 nm，已安装
- 实现240 – 2400 nm波段范围内光强衰减
- 光密度范围：0.04-1.0、0.04-3.0或0.04-4.0
- 安装于旋转支架MMFR-ND上，方便使用
瓦力棋牌瓦力光学JCOPTIX阶跃型中性密度滤光片由圆形紫外熔融石英基底上镀270°不同厚度Inconel金属膜制成。滤光片表面共有8或10个灰阶，灰阶之间光密度急剧变化。顺利获得旋转滤光片，即可实现光密度的调节，适用于需要变密度的应用和需要知道密度值的场合。标准阶跃型中性密度滤光片已安装于旋转支架MMFR-ND，方便用户直接使用。
阶跃型中性密度滤光片，材料：UVFS，金属膜：240-1200 nm，已安装，带刻度盘
- 实现240-1200 nm波段范围内光强衰减
- 光密度范围：0.04-1.0、0.04-3.0或0.04-4.0
- 安装于带刻度盘安装座上，方便使用
瓦力棋牌瓦力光学JCOPTIX阶跃型中性密度滤光片由圆形紫外熔融石英基底上镀270°不同厚度Inconel金属膜制成。滤光片表面共有8或10个灰阶，灰阶之间光密度急剧变化。顺利获得旋转滤光片，即可实现角度精细光密度调节，适用于需变更光密度和明确对应光密度值的场景。标准阶跃型中性密度滤光片已安装于带刻度盘安装座中，方便用户直接使用。安装座带有刻度盘和旋转轴，带刻度面为镀膜面，为保证最佳性能，滤光片使用时应将金属膜表面朝向入射光束。
中性密度滤光片旋转支架，用于未安装滤光片
- 适用于 Ø7.5 mm中心孔滤光片
- 滚花手拧螺丝方便旋转调节
- 适用于厚度2 mm光学元件
- 底部M4螺纹孔
瓦力棋牌瓦力光学JCOPTIX给予的中性密度滤光片旋转支架可以将圆形未安装的陆续在可调或阶跃型中性密度滤光片安装在支架的旋转轴上，可实现360°旋转调节，旋转可锁定，此安装方式对中性密度滤光片的通光孔径影响小，旋转支架底部带有M4螺纹孔方便与12.7 mm接杆连接。附赠1个2 mm内六角扳手，方便客户操作。滤光片安装详细操作步骤参见产品说明。
| 产品型号 | 3D预览 | 螺纹孔规格 | 适用光学元件中心孔直径 | 适用光学元件最大厚度 | 分享 | 对比 | 单价 | 发货日期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|
| M4 | Ø7.5 mm | 2 mm | ￥370.00 | 当天 |
